제품소개

제품정보




욕실형 NEX-100B

특징

  • 쉐이딩 모터
제품 문의 목록보기

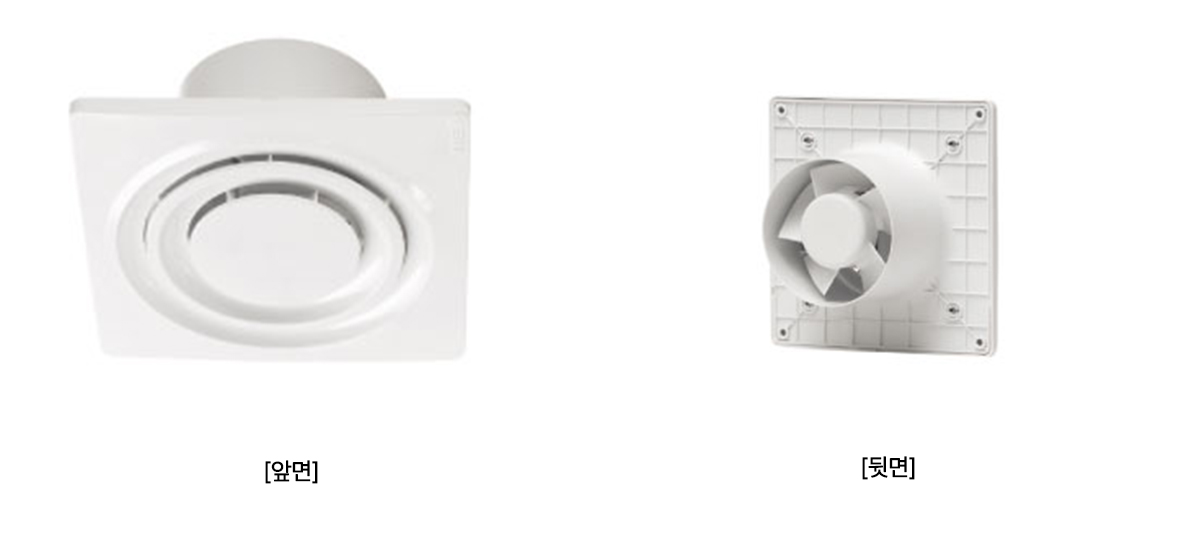

상세이미지

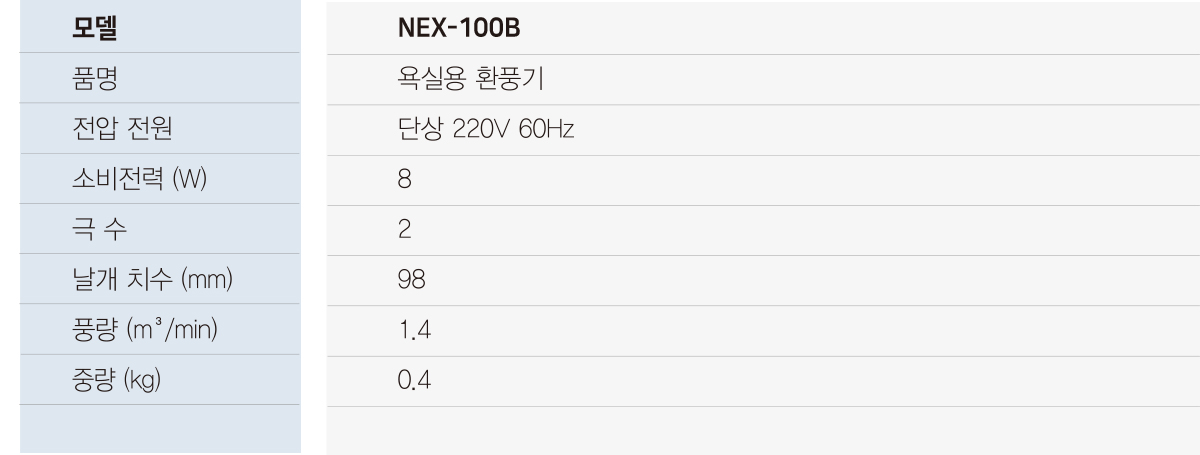

제품 제원 및 성능

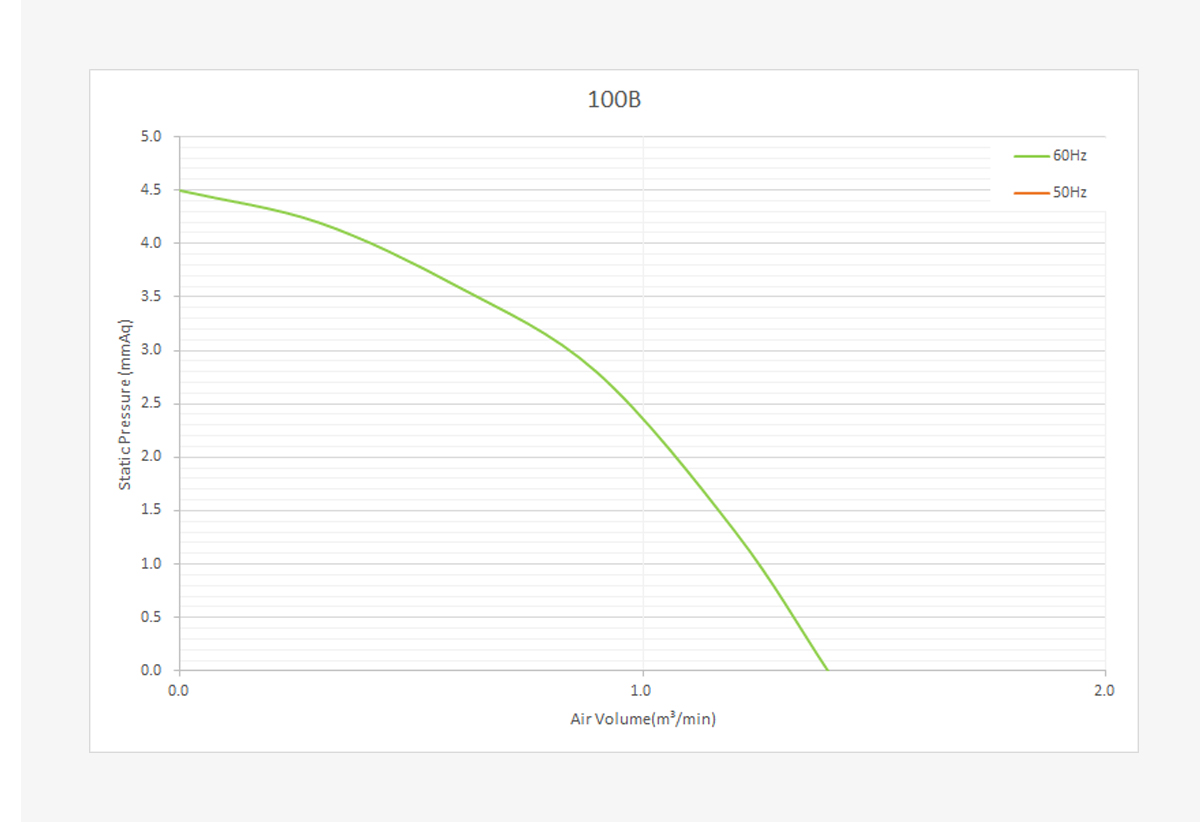

성능곡선

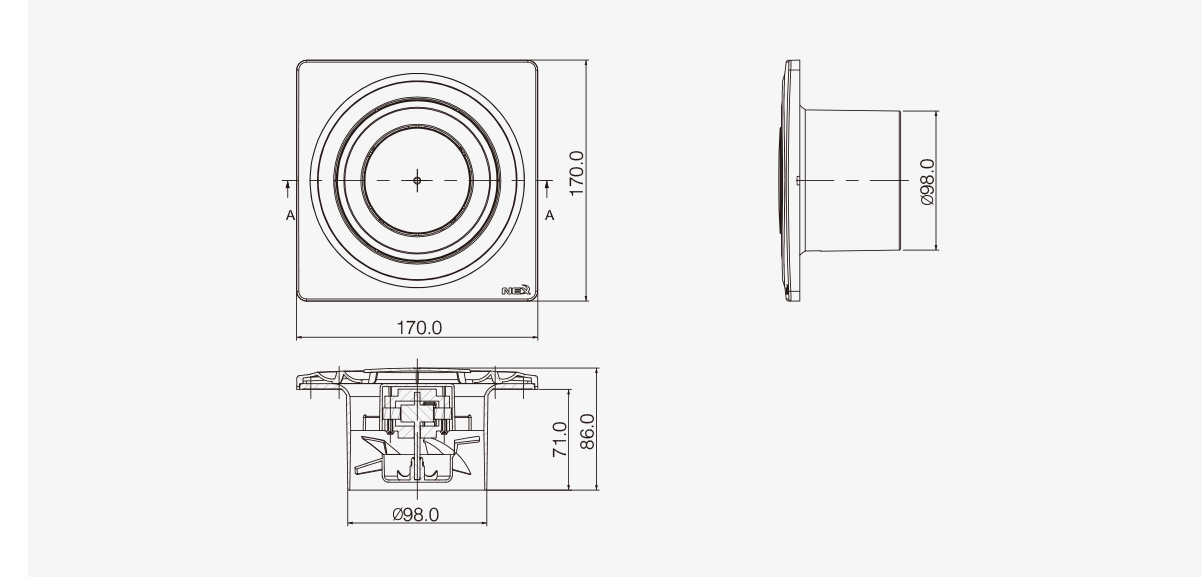

제품치수 (mm)



설치방법

  • 1.환풍기를 구조물에 고정(배기구와 끼워서 덕트를 끼운 후 첨부된 나사를 이용하여 보강 목에 고정)
  • 2.아파트의 욕실에 설치할 때에는 가설된 환기구를 이용
  • 3.천장 설치 시 100Ø PVC 파이프와 엘보를 사용
  • 4.방화용 / 역풍 방지용 댐퍼와 플렉시블 호스를 접속하여 설치하면 안전
  • 5.차단기 OFF를 확인 후 안전하게 전원 연결 (사용 전압 220V 확인, 전원은 본체로부터 70cm 이상 느슨하게 연결)
  • 6.커버의 후크를 구멍에 잘 맞추어 "탁" 소리가 나도록 설치
  • 7.그림과 같은 굴곡, 적은 Ø의 배관을 이용하면 소음 발생

  • 8.설치 권장 규격(mm) 115Ø
