천장용 NEX-150Z

특징

  • 역류 방지 댐퍼
  • 볼 베어링 모터
  • 안전 퓨즈
  • 배기구 탈부착 가능
제품 문의 목록보기

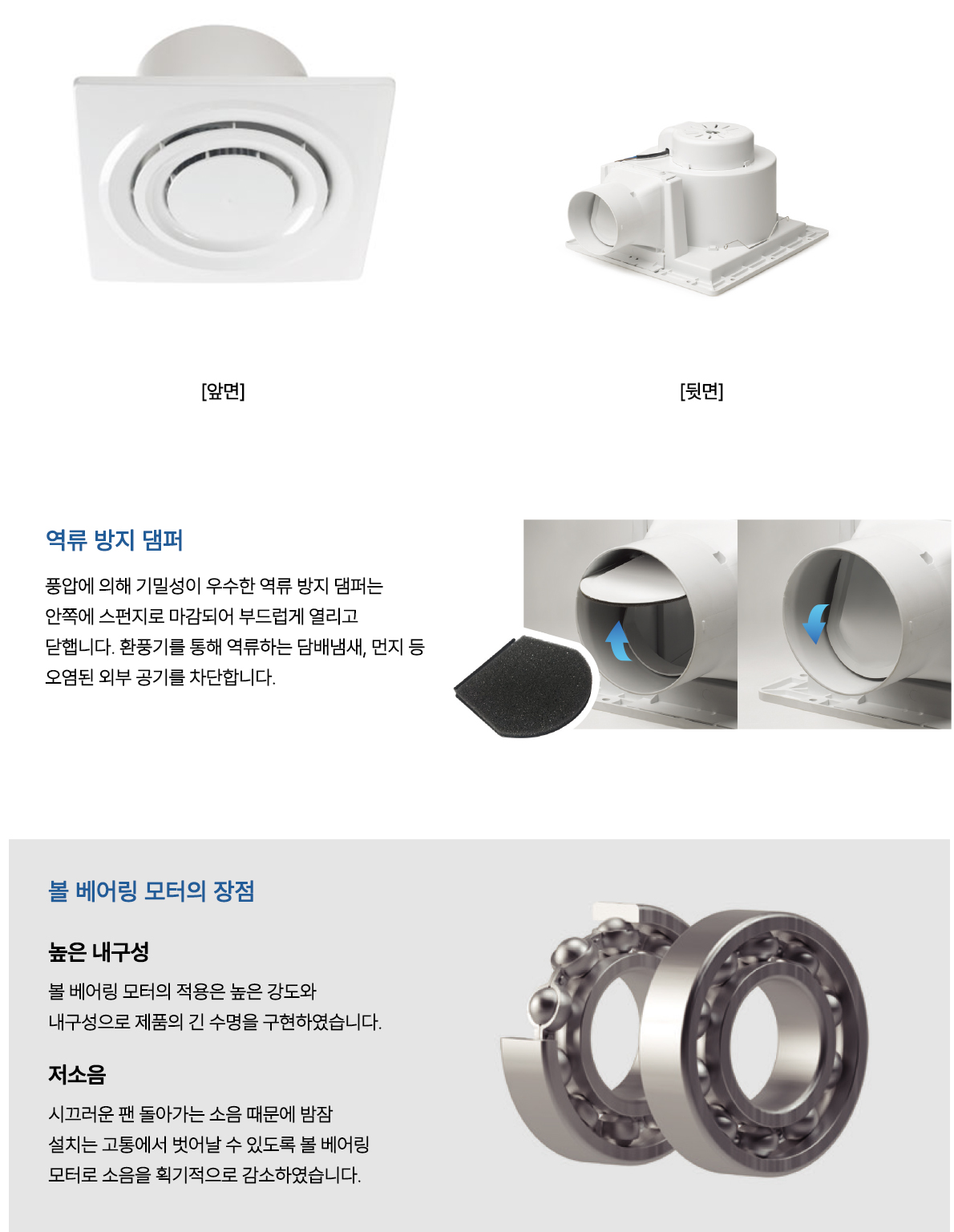

상세이미지

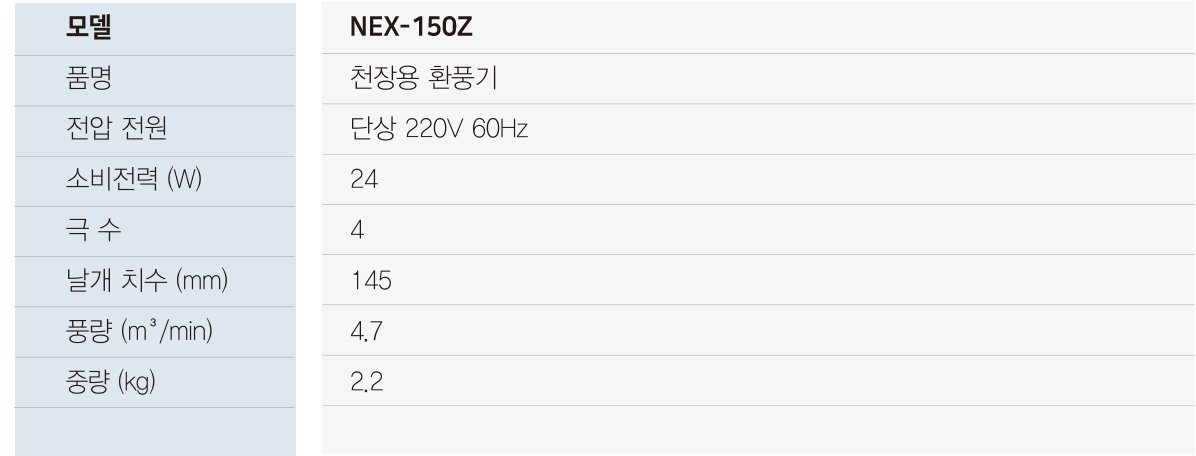

제품 제원 및 성능



성능곡선



제품치수 (mm)



설치방법

  • 1.제품의 중량(약 3kg)에 충분히 견딜 수 있도록 보강 목이나 구조물에 고정
  • 2.몸체를 보강 목에 고정
  • 3.천장 설치 시 100Ø PVC 파이프와 엘보를 사용
  • 4.보강 목에 역풍방지기를 임시로 설치
  • 5.몸체의 역풍방지기 조립 유도 레일에 맞추어 몸체와 역풍방지기 후크에 "탁" 소리가 나도록 설치
  • 6.역풍방지기와 결합한 상태에서 첨부된 나사로 견고하게 고정
  • 7.배기구(플렉시블)와 덕트의 접속 부분을 테이프나 호스밴드, 코킹제로 밀착, 밀폐
  • 8.천장 상대 물(텍스)과 몸체의 유격(2~3mm) 있게 설치
  • 9.몸체에 있는 커버 스프링 구멍을 인지 후 커버에 연결된 양쪽 스프링을 양쪽으로 잡고 몸체의 스프링 구멍에 삽입
  • 10.전원 연결(사용 전압 220V 확인, 전원은 본체로부터 70cm 이상 느슨하게 연결)
  • 11.제품 설치 시 순서는 사용자의 편의에 의해 바뀌어도 됨
  • 12.설치 권장 규격(mm) 263X263
