제품소개
제품정보
천장용

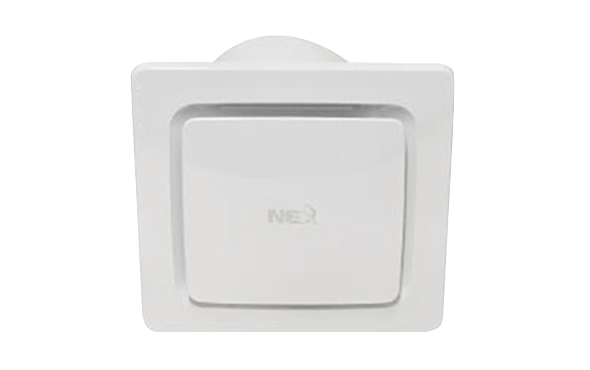

NEX-110BC

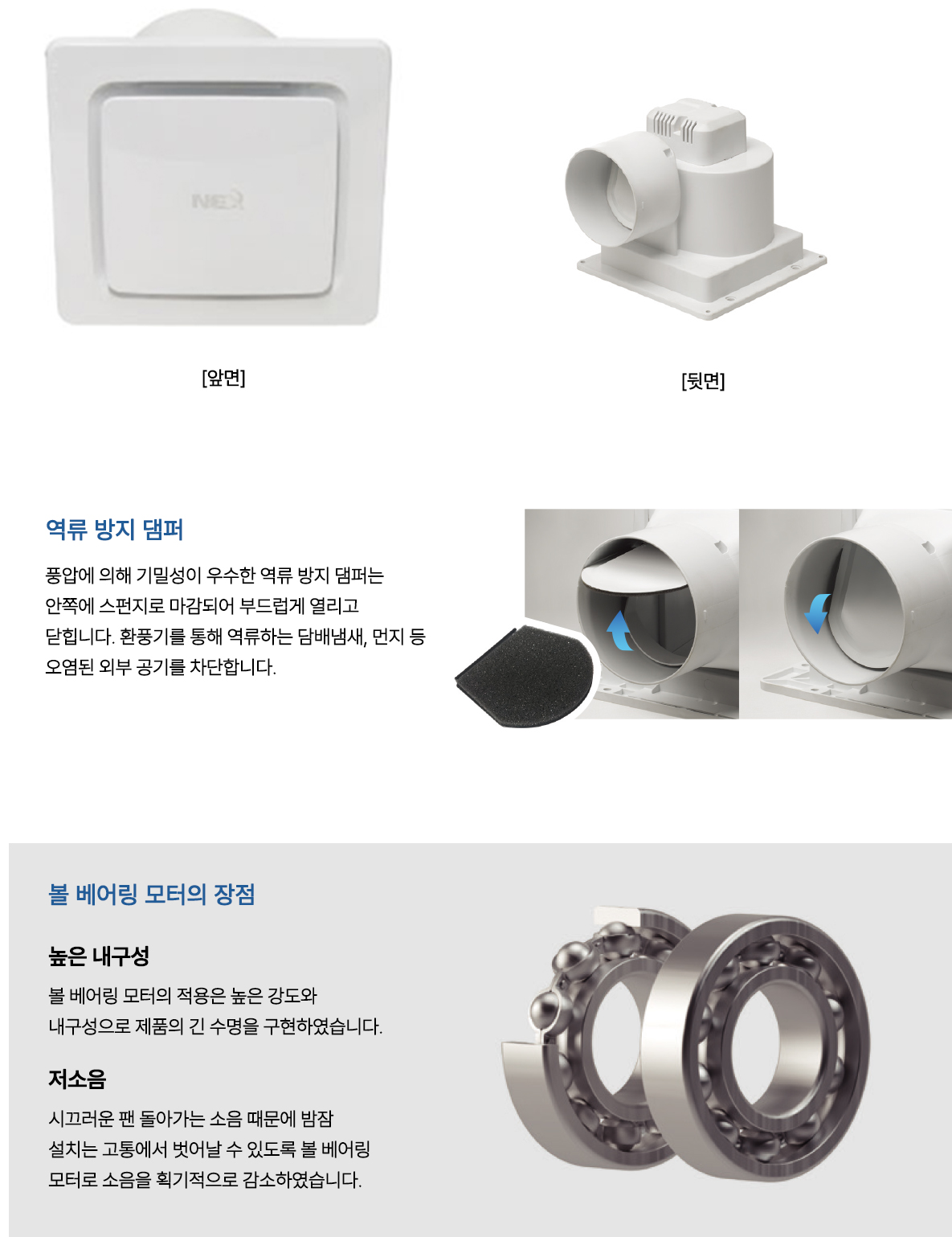

특징
역류 방지 댐퍼
볼 베어링 모터
안전 퓨즈
제품 문의
목록보기
상세이미지
제품 제원 및 성능

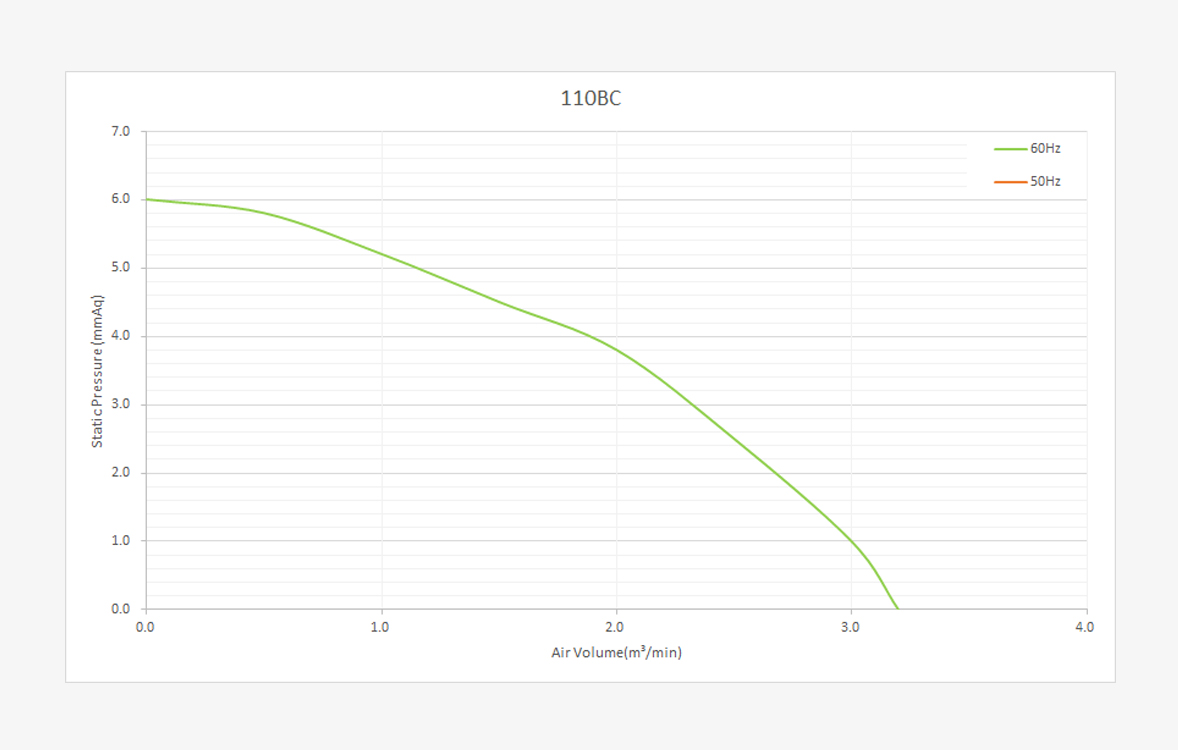

성능곡선

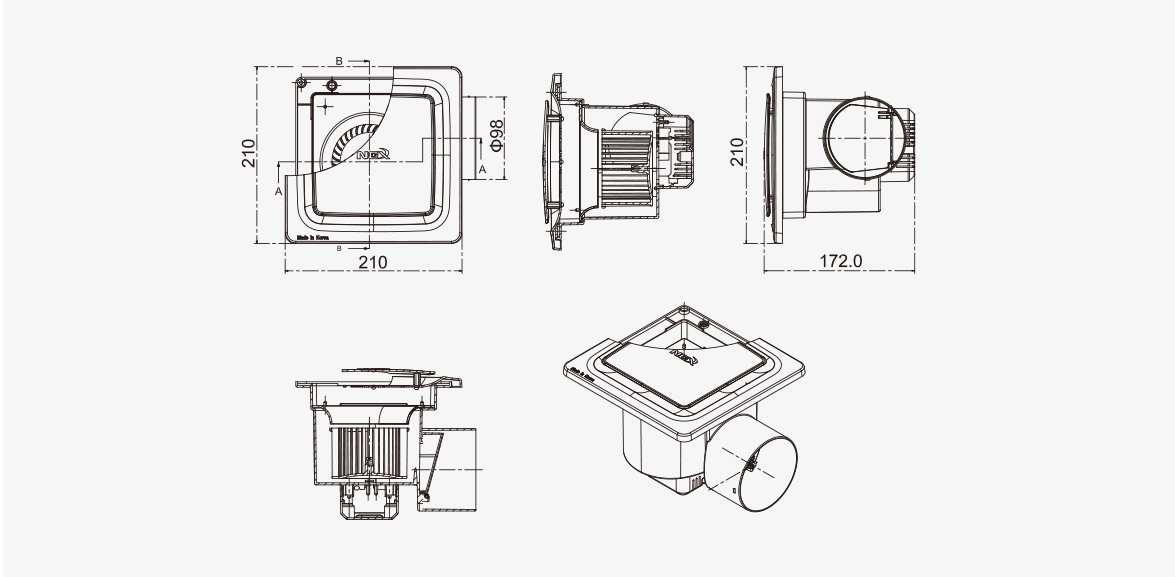

제품치수 (mm)
설치방법
1.
환풍기를 구조물에 고정(배기구와 끼워서 덕트를 끼운 후 첨부된 나사를 이용하여 보강 목에 고정)
2.
아파트의 욕실에 설치할 때에는 가설된 환기구를 이용
3.
천장 설치 시 100Ø PVC 파이프와 엘보를 사용
4.
방화용 / 역풍 방지용 댐퍼와 플렉시블 호스를 접속하여 설치하면 안전
5.
차단기 OFF를 확인 후 안전하게 전원 연결 (사용 전압 220V 확인, 전원은 본체로부터 70cm 이상 느슨하게 연결)
6.
커버의 후크를 구멍에 잘 맞추어 "탁" 소리가 나도록 설치
7.
그림과 같은 굴곡, 적은 Ø의 배관을 이용하면 소음 발생
8.
제품과 배기구의 연결 부위는 케이블 타이, 호스밴드 등으로 힘껏 체결
